SRM16型金屬封閉絕緣系列環網開關柜

所屬分類

高壓

SRM16型金屬封閉絕緣系列環網開關柜，是我公司采用計算機模擬仿真技術，并結合多年的產品設計與制作經驗，開發的新型全密封系列開關產品。
SF6金屬封閉絕緣系列環網開關柜是固定環網主單元結構，可組合多達15種固定方式；每一個固定充氣室內可配置6個單元模塊。
SRM16型金屬封閉絕緣系列環網開關柜是緊湊型可擴展開關柜，在同一個充氣室內最多可配置6個單元模塊；每個單元母線室頂部可由全密封母線與另一充氣開關單元聯接。
可擴展為幾組不同功能的組合單元。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類

高壓



資質文件

項目描述

[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[產品參數, 參數]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]

產品概述

　　SRM16型金屬封閉絕緣系列環網開關柜是緊湊型可擴展開關柜，在同一個充氣室內最多可配置6個單元模塊；每個單元母線室頂部可由全密封母線與另一充氣開關單元聯接。可擴展為幾組不同功能的組合單元。

主要用途

　　SRM16型金屬封閉絕緣系列環網開關柜適用于交流50Hz、12kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端。特別適用于以下場所:城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、中小型電廠、醫院、體育場、鐵路、隧道等電氣設備的保護和控制之用。

正常使用條件

♦環境溫度:上限+40°C，24h內測得的平均值不超進35°C下限10°C ;

♦海拔高度:海拔不超過1000m ;

♦相對溫度:日平均值不超過95%,月平均值不超過90% ;

♦地震烈度:不超過8度;

♦水蒸汽壓力:日平均值不超過2.2KPa ;月平均值不超過1.8KPa ;

♦周圍環境:無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

結構特點

♦SRM16型金屬封閉絕緣系列環網開關柜以SF6氣體作為滅弧及絕緣介質;

♦開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹鋼殼體中。腔體充以1.4bar的SF6氣體，防護等級達到IP67;整個開關裝置完全不受外部環境條件的影響，即使在短時水浸等極端情況下也能保證開關正常運行，產品終身免維護;

♦開關柜具有完善的五防聯鎖裝置，徹底杜絕人為誤操作可能引起的人員及設備運行故障;

♦所有開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全;

♦開關柜分為固定單元組合和可擴展單元組合兩類;開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展;

♦柜體尺寸小，安裝方便，并能夠適合空間狹小及環境條件不良的地方;

♦開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。

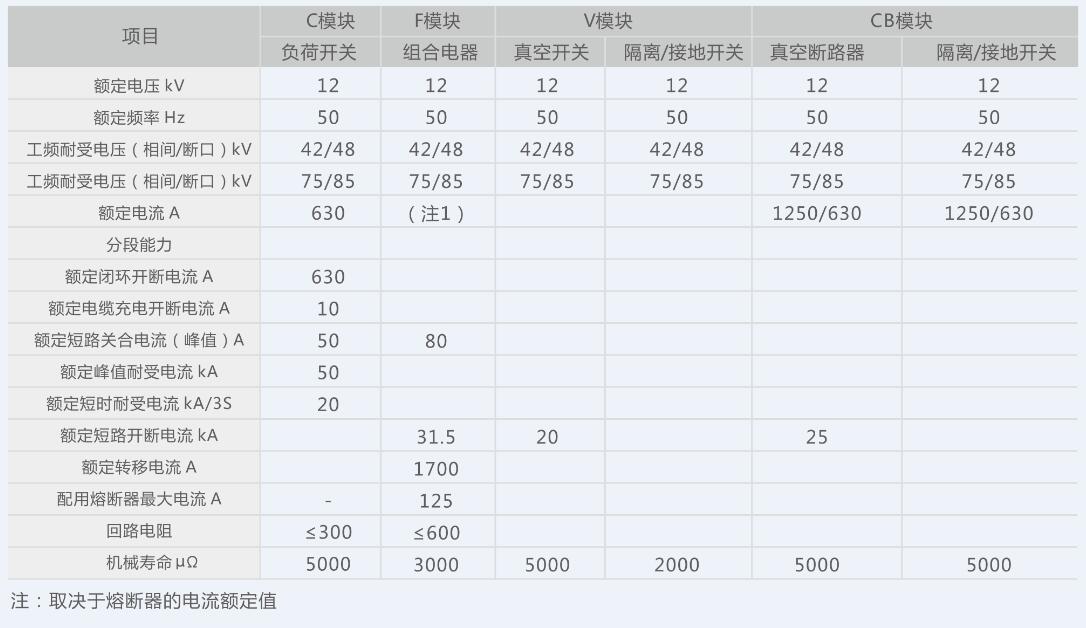

技術參數
